ИСТОЧНИКИ РЕЗЕРВНОГО ЭЛЕКТРОПИТАНИЯ

   Источники резервного электропитания для спецтехники выпускаются в виде герметичных никель-кадмиевых аккумуляторных батарей напряжением 12‑27 В серии “Гарантия” со встроенными зарядными устройствами и программируемыми устройствами контроля и управления режимом работы батареи, а также в виде автоматизированных батарейных комплексов с выходным напряжением 220 В.

    Источники резервного / бесперебойного электропитания на базе аккумуляторной батареи “Гарантия 20/24” представляют собой комплект секций, каждая из которых работает по заданной программе управления. При этом одна из секций выполняет функции источника бесперебойного питания, сглаживая провалы напряжения основного источника питания потребителя и компенсируя кратковременные перерывы в энергоснабжении. Другая является источником резервного электропитания и подключается к нагрузке после исчерпания емкости первой секции, обеспечивая заданное время автономной работы потребителя при длительном отсутствии основного электропитания.

    Научно‑технологическим центром “АНК” разработан ряд автоматизированных комплексов на базе герметичных никель-кадмиевых аккумуляторных батарей типа «Гарантия» емкостью 15‑60 А∙ч – источников резервного питания постоянного тока номинальным напряжением 220 В, мощностью от 1 до 10 кВт.

  Комплексы включают в себя набор секций аккумуляторов KCSL15, KCSM15, KCSL20, KCSM30, KCSM60 номинальным напряжением 6 (12) В, зарядное устройство, программируемую систему посекционного контроля и управления работой батареи, коммутационные и сигнальные элементы. Комплексы собираются в приборных шкафах усиленной конструкции (“Heavy‑Duty”) степени защиты IP54, снабжаются устройством контроля и поддержания температуры.

      Изделие обеспечивает следующие функции:

  • заряд батареи 220 В стабилизированным током с посекционным контролем и управлением процессом заряда;
  • автоматическое переключение батареи из режима “заряд” в режим “резерв” (подзаряд);
  • автоматическое подключение батареи к нагрузке (потребителю) при исчезновении напряжения резервируемой сети;
  • автоматическое включение батареи в режим заряда при восстановлении напряжения резервируемой сети или “резерва” (подзаряда) после кратковременных отключений;автоматическое отключение батареи от нагрузки после исчерпания емкости батареи.

  Конструкция предусматривает наличие световой индикации выполняемого режима и возможности передачи сигнала о включении батареи в цепь нагрузки (потребителя) на внешний пульт. Комплекс управляется внутренним процессорным устройством по установленной программе с заданными значениями контрольных параметров или с помощью внешнего компьютера, если в ходе эксплуатации необходимо оперативно менять значения управляющих параметров или контролировать состояние каждой аккумуляторной секции в процессе заряда и разряда батареи.

   Комплекс может комплектоваться дополнительными DC/DC преобразователями (например, источник бесперебойного питания ИБП-24/100 мощностью 2 кВт, на базе батареи «Гарантия 100/24L») или DC/AC инвертором. В изделии предусмотрено внутреннее резервирование питания управляющего процессора при пропадании основного питания ~220 В комплекса.

Мощность ИРП, кВтВыходное ном. напряжение, ВЕмкость батареи, А∙чТип аккумуляторовГабариты ИРП, мм
1,0 - 1,522015,0KCSL15, KCSM151500×600×600
2,022015,0; 20,0KCSM15, KCSL201500×600×600
3,0 - 10,022030,0KCSM30, KCSM401800×600×600
5,0 - 10,022060,0KCSM602100×800×600

     Система автоматического управления источников резервного питания мощностью 3 кВт и более построена на базе IBM PC совместимых программируемых контроллеров ADAM-5510, контролирующих состояние и режимы работы аккумуляторных батарей.

       Комплексы мощностью 1‑2 кВт комплектуются аккумуляторными батареями со встроенными универсальными логическими модулями LOGO! (Siemens), обеспечивающими автоматическое отключение батарей при их заряде или разряде по достижении заданных значений напряжения и отличаются возможностью быстрого, при необходимости, перепрограммирования батарей в процессе их эксплуатации.

      Управление режимами заряда/подзаряда, подключения батареи к нагрузке при пропадании напряжения питания потребителя и индикацией режима работы комплекса осуществляется устройством управления, также построенном на базе логического модуля LOGO!.

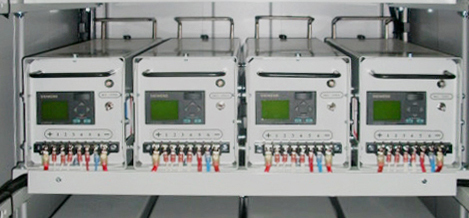

    Индикация, выведенная на лицевую панель батарей, позволяет визуально фиксировать выключение батареи из режима заряда при получении полной зарядной емкости и выключение её из цепи нагрузки при достижении минимально допустимого, заданного программой управления, разрядного напряжения.

     Источники резервного питания снабжены системой контроля температуры внутри изделия, включающей принудительную вентиляцию при превышении температурой установленного порогового значения.

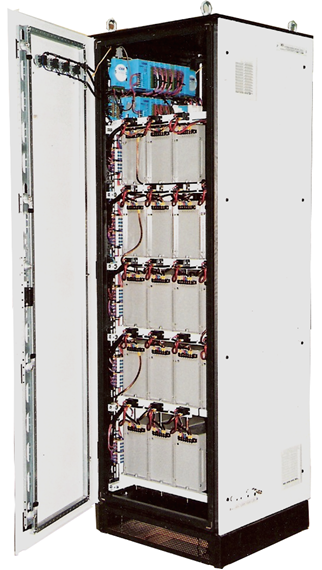

Источник резервного питания постоянного тока номинальным напряжением 220 В и мощностью 1,5 кВт на базе аккумуляторных батарей “Гарантия 15/12”

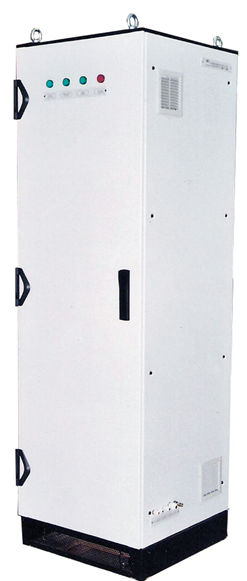

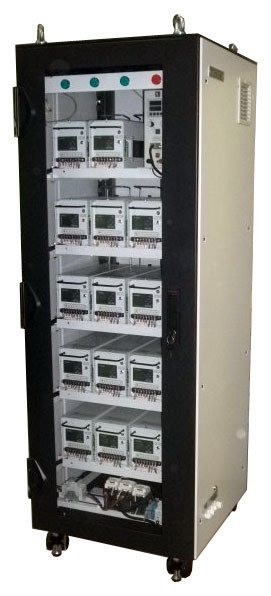

Источник резервного питания постоянного тока номинальным напряжением 220 В и мощностью 4 кВт на базе аккумуляторных батарей “Гарантия 30/12”
